Winkelmessgeräte mit Eigenlagerung

winkelmessgeraete_mit_eigenlagerung

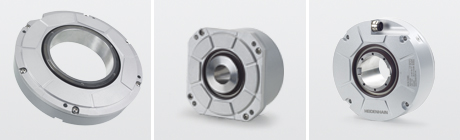

HEIDENHAIN Winkelmessgeräte mit Eigenlagerung zeichnen sich besonders durch die sehr hohe Systemgenauigkeit aus. Durch die in das Messgerät integrierte Lagerung ist die Messgenauigkeit unabhängig von der Lagerung der Maschinenkomponenten.

Die in den Geräten der Baureihen RCN/RON/ECN eingebaute Statorkupplung gewährleistet geringste Abweichungen durch auftretende Toleranzen in der Wellenanbindung. Alle eigengelagerten Winkelmessgeräte besitzen Wellendichtungen und somit eine hohe Verschmutzungsunempfindlichkeit (Schutzart IP64). Diese Geräte besitzen ein großes Spektrum von Einsatzmöglichkeiten. Beispielsweise in der Werkzeugmaschine, in Messmaschinen, Teleskopen, Druckmaschinen, usw.

BaureiheMerkmale

RCN 2000
RCN 5000
RCN 8000

  • absolutes Messverfahren
  • große Hohlwellendurchmesser (bis 100 mm)
  • integrierte Statorkupplung
  • kurze Bauform und geringer Einbauraum
  • Systemgenauigkeit beinhaltet Abweichungen der Wellen-Ankopplung
  • hervorragendes dynamisches Verhalten
  • einfache Montage

  • Typischer Einsatzbereich:

  • Rundtische
  • Schwenkköpfe
  • RON 200
    RON 700
    RON 800
    RON 900

  • inkrementales Messverfahren
  • große Hohlwellendurchmesser (bis 60 mm)
  • integrierte Statorkupplung
  • kurze Bauform und geringer Einbauraum
  • Systemgenauigkeit inklusive Abweichungen der Wellen-Ankopplung
  • hervorragendes dynamisches Verhalten
  • einfache Montage

  • Typischer Einsatzbereich:

  • Rundtische
  • Schwenkköpfe
  • ROD 200
    ROD 700
    ROD 800

  • inkrementales Messverfahren
  • Vollwelle
  • separate Wellenkupplung für große Anbautoleranzen
  • Systemgenauigkeit ohne Abweichungen der Wellen-Ankopplung

  • Typischer Einsatzbereich:

  • rotative Achsen
  • ECN 200

  • absolutes Messverfahren
  • Hohlwellendruchmesser (bis 50 mm)
  • integrierte Statorkupplung
  • einfache Montage

  • Typischer Einsatzbereich:

  • rotative Achsen mit verringerten Genauigkeitsanforderungen
